머신 비전을 위한
3M 산업용 카메라 케이블 어셈블리

샘플 신청하기

실시간 반응성이 높아야 하는 존재 유무 검사, 결함 감지, 측정 등은 공장 자동화의 매우 중요한 부분입니다. 고성능의 머신 비전 시스템은 점점 더 복잡해지는 정보를 수집하고 이를 더욱 명확하고 선명하게 제공해야 합니다. 그 어느 때보다, 머신 비전은 이러한 요구사항을 만족시키는데 핵심적인 역할을 수행합니다.

3M의 케이블, 커넥터 및 케이블 어셈블리를 사용하여 머신 비전 장비의 성능, 내구성 및 신뢰성을 향상시킬 수 있습니다.

3M의 광범위한 산업용 머신 비전 솔루션은 신호 전송, 전기 및 기계 케이블 설계 분야에서 수십 년간의 전문 지식을 바탕으로 하고 있습니다. 또한 여러 케이블 솔루션 제품군을 보유하고 있어, 다양한 요구사항에 대응이 가능합니다.

머신비전 케이블 솔루션

3M의 솔루션은 세가지 주요 산업 표준을 포함하고 있습니다.

USB3 비전
- 3M은 알려진 다른 USB3 솔루션보다 더 긴 케이블 길이를 제공합니다. 고정 케이블의 경우 10m 이상(시스템 요구 사항에 따라 다름), 반복 동작 테스트를 거친 케이블의 경우 최대 7m입니다. 또한 드래그 체인 테스트를 1000만번에서 1억 사이클 이상 검증한 케이블도 제공합니다.

  대역폭
  400MB/s

  케이블 길이
  10m

  실시간 트리거링
  좋음

  시스템 비용
  낮음

  주요 제품:
  3M™ USB3 Vision 산업용 카메라 케이블 어셈블리, 1U30G Series
  3M™ USB3 Vision 산업용 카메라 케이블 어셈블리, 1U30E Series
  3M™ USB3 Vision 산업용 카메라 케이블 어셈블리, 1U30A Series
  3M™ USB3 Vision 산업용 카메라 케이블 어셈블리, 1U30S Series

  여러 카메라 연결 표준 PC 아키텍처 추가 하드웨어 필요 시스템 구성 난이도

  우수 Yes No 높음
카메라 링크
- Camera Link 표준의 창시자 중 하나인 3M은 MDR(Miniature Delta Ribbon) 및 SDR(Shrunk Delta Ribbon) 보드마운트 커넥터는 물론 카메라 링크 및 PoCL(Power over Camera Link) 의 MDR 및 SDR 케이블 어셈블리를 포함하여 광범위한 옵션을 제공합니다.

  대역폭
  225 MB/s (Base)
  680 MB/s (Full)

  케이블 길이
  8-10m

  실시간 트리거링
  우수

  시스템 비용
  높음

  주요 제품:

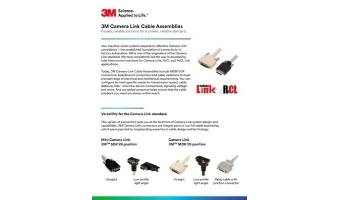

  3M™ 카메라 링크 산업용 카메라 케이블 어셈블리, MDR, 14x26 Series
  3M™ 카메라 링크 산업용 카메라 케이블 어셈블리, MDR, 1WL26 Series
  3M™ 카메라 링크 산업용 카메라 케이블 어셈블리, MDR/SDR, 1Mx26-x5xx Series
  3M™ 카메라 링크 산업용 카메라 케이블 어셈블리, MDR/SDR, 1Mx26-xFxx Series
  3M™ 카메라 링크 산업용 카메라 케이블 어셈블리, SDR, 1Sx26-x1xx Series

  여러 카메라 연결 표준 PC 아키텍처 추가 하드웨어 필요 시스템 구성 난이도

  좋음 No Yes 낮음
CoaXPress
- CXP 인터페이스는 긴 전송 거리, 고내구성 및 고대역폭 어플리케이션에 탁월합니다. 3M은 CoaXpress 2.0 표준을 충족하는 두 가지 유형의 케이블을 제공합니다.

  대역폭
  600 MB/s (CXP6)
  1.2 GB/s (CXP12)

  케이블 길이
  10-35m

  실시간 트리거링
  우수

  시스템 비용
  높음

  주요 제품:
  3M™ CoaXpress 산업용 카메라 케이블 어셈블리, 1CX Series
  3M™ CoaXPress 산업용 카메라 케이블 어셈블리, 1CXx-xx-OS Series

  여러 카메라 연결 표준 PC 아키텍처 추가 하드웨어 필요 시스템 구성 난이도

  좋음 No Yes 낮음

여러 카메라 연결	표준 PC 아키텍처	추가 하드웨어 필요	시스템 구성 난이도
우수	Yes	No	높음

여러 카메라 연결	표준 PC 아키텍처	추가 하드웨어 필요	시스템 구성 난이도
좋음	No	Yes	낮음

여러 카메라 연결	표준 PC 아키텍처	추가 하드웨어 필요	시스템 구성 난이도
좋음	No	Yes	낮음

3M 머신비전 솔루션의 성능 및 특징을 비교해 보세요.

	USB3 비전	카메라 링크	CoaXPress®
대역폭	400 MB/s	225 MB/s (Base) 680 MB/s (Full)	600 MB/s (CXP6) 1.2 GB/s (CXP12)
케이블 길이	10m	8-10m	10-35m
여러 카메라 연결	우수	좋음	좋음
표준 PC 아키텍처	Yes	No	No
추가 하드웨어 필요 (Frame Grabber Board)	No	Yes	Yes
실시간 트리거링	좋음	우수	우수
시스템 구성 난이도	높음	낮음	낮음
시스템 비용	낮음	높음	높음
