투명 솔루션으로 건물 내 안테나 가시성 감소

7월 01, 2022
독서 시간: 3 mins 41 secs

투명 안테나가 필요한 이유 지난 몇 년 동안 네트워크 사업자는 추가 용량을 제공하고 새로운 사용 사례를 지원하기 위해 네트워크를 고밀도화했습니다. FCC가 상당한 스펙트럼을 신규로 할당하면서 더 많은 때때로 더 큰 안테나가 필요해졌습니다. 80%가 실내에서 시작되거나 종료되는 데이터 활용이 지속적으로 증가함에 따라 5G 통신 인프라의 현재 및 미래 구성요소로서 건물 내 보이지 않는 안테나가 특히 중요해집니다.

또한 미관은 건물 내 안테나의 확산에 중요한 고려 사항이 되고 있습니다. 많은 장소와 사무 공간이 안테나 및 기타 네트워크 인프라에 점차 엄격한 미관 요구 사항을 적용하고 있습니다.
- 3M 솔루션은 건물 내 유리 안테나를 시각적으로 "투명"하게 만들면서도 기존 안테나와 동일한 성능을 제공합니다.

  3M의 투명 5G 안테나 솔루션: 눈에 띄지 않고, 견고하고, 효율적

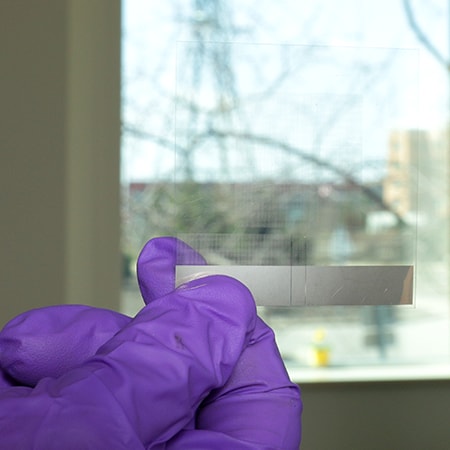

  안테나 응용분야에서 3M™ 투명 컨덕터 필름을 사용하면 안테나를 투명한 매체로 제작하여 설치된 안테나가 눈에 잘 띄지 않게 할 수 있습니다. 이 3M 컨실링 필름을 사용해 네트워크가 기존 안테나와 동일한 성능 요구 사항을 충족하면서도 시각적으로 투명한 안테나를 제작할 수 있습니다.

  광학적으로 투명한 전기 전도성 박막을 제작하는 데 사용할 수 있는 몇 가지 기술이 있습니다. 하지만 대부분은 5G 안테나 응용분야에 적합하지 않습니다. 투명 전도체 대안의 핵심 특성을 분석한 결과 안테나 응용분야에서는 금속 메시가 다른 사용 가능한 대안보다 효과적인 것으로 나타났습니다. 낮은 표면 저항, 높은 전력 처리 능력, 우수한 PIM 성능이 주요 선택 기준이었습니다.

  게다가 전도성 트레이스의 일반적인 표면 조도가 100nm 수준입니다. 이는 6GHz에서의 표피 깊이(Cu의 경우 0.85mm)보다 훨씬 작기 때문에 6GHz 미만 범위에서 표면 조도 때문에 유효 RF 저항이 크게 증가하지 않습니다. 28GHz 또는 39GHz에서의 표피 깊이(각각 0.4mm 및 0.33mm)보다 훨씬 작기 때문에 3M은 아직 mmWave 안테나를 생산하지 않지만 3M 로드맵에는 mmWave 응용분야에 최적화된 유사한 전도체 필름이 있는 것입니다. 3M은 고효율, 고이득 안테나를 가능하게 하는 고전도성 금속 메시 재료를 사용합니다. 이 투명 재료를 사용하면 다른 투명 전도성 필름 기술에 비해 더 큰 효율 및 이득을 실현할 수 있습니다.

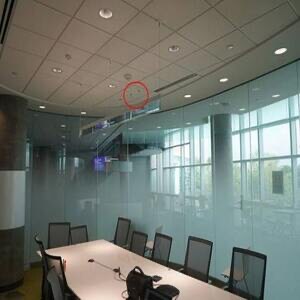

- 회의실 내 안테나에 부착된 3M™ 투명 컨덕터 필름.

  따라서 실제로 80%가 개방 영역인 메시 재료를 사용함에도 불구하고 단선 구리를 사용하는 동일한 안테나와 거의 유사한 성능을 발휘합니다.

  메시는 표면 처리를 통해 반사광을 줄이고 구리색이 아닌 뉴트럴 그레이 색상을 띱니다. 또한 이 표면 처리는 산화를 방지하여 개선된 환경 견고성을 제공합니다.

  3M 엔지니어는 PIM 테스트를 수행하여 3M™ 투명 컨덕터 필름 표면의 국부 PIM 성능을 직접 측정했습니다. 3M™ 투명 컨덕터 필름을 니어필드 프로브가 근접해 있는 스테이지에 배치하고 국부 온도를 측정하기 위해 필름에 IR 카메라의 초점을 맞췄습니다. 국부 온도는 전류 밀도와 함께 증가하므로 투명 안테나의 온도 및 PIM 측정값을 사용하여 가장 높은 전류 영역, 즉 국부 온도가 가장 높은 영역이 가장 강한 PIM 소스임을 입증할 수 있습니다.
3M™ 투명 컨덕터 필름의 이점 요약
높은 투명성: 80% 이상의 개방 영역

높은 효율: 0.1Ω/sq 이하의 표면 저항

높은 유연성: 시트 형태가 다양한 배치 옵션을 제공

높은 전력 용량: 50W 연속 전력이 입증됨
3M 비즈니스 모델은 3M™ 투명 컨덕터 필름을 안테나 공급 업체에 제공하여 투명 안테나가 이전에 단선 구리 설계로 실현한 성능 목표를 충족할 수 있도록 하는 것입니다.
- 회의실 내 안테나에 부착된 3M™ 투명 컨덕터 필름.

  고전도성 그리드 구조로 효율적인 안테나 디자인과 높은 가시광선 투과율이 가능합니다.

  3M의 전도성 투명 소재는 높은 입력 전력을 지원할 수 있는 보이지 않는 안테나 디자인을 가능하게 합니다. 이는 이전에는 미관상의 이유로 접근할 수 없었던 위치로 안테나를 확산시켜 무선 서비스 제공업체가 네트워크 배포를 가속화하고 실내 및 실외 적용 범위를 개선할 수 있도록 하기 위한 것입니다.

  실내 응용분야의 경우 안테나가 심미적 가치를 가집니다. 실외 응용분야의 경우 안테나가 스포트라이트 또는 가로등 렌즈 커버에 내장될 수 있습니다.

  고객이 이 3M 기술에 어떻게 액세스할 수 있습니까?

  최종 사용자는 시트 또는 롤(추후) 형태로 제공되는 3M™ 투명 컨덕터 필름에 형성된 맞춤형 안테나 패턴을 구매하게 됩니다. 당사에 문의해 자세한 내용을 확인하십시오.
5G 인프라 요구 사항, 구축, 셀 고밀도화로 인해 더 많은 수의 안테나를 설치해야 합니다. 평방 킬로미터당 막대한 양의 IoT 및 기타 기기를 구동하기 위해 더 빠른 데이터 전송 속도, 수 Gbps의 속도, 더 큰 용량에 대한 요구가 있습니다.

사무 공간, 소매점, 고층 건물, 의료 시설, 건축 공간과 같은 일부 장소에서 실외 및 실내 무선 통신을 위한 눈에 띄지 않는 안테나는 가치가 있습니다. 3M™ 투명 컨덕터 필름을 사용하면 안테나 OEM 및 시스템 통합업체가 이러한 장소에서 눈에 띄지 않는 고이득, 저 PIM 안테나 시스템을 제공해야 하는 필요성을 충족할 수 있습니다.
